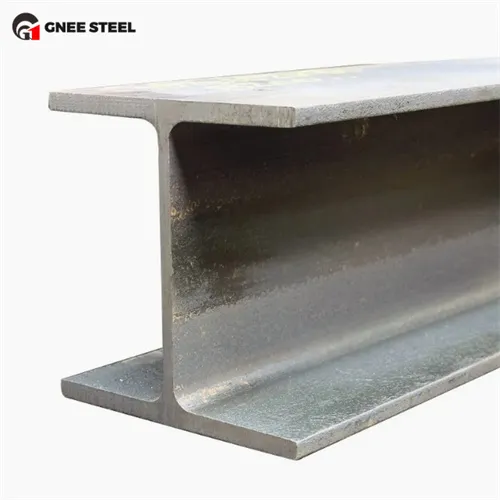

W10X88 W10X100 W10X112 A36/A572GR50/A992 brede flenstraal
W10X88, W10X100 en W10X112 zijn verschillende specificaties van de Amerikaanse standaard H-bundel (brede flens H-bundel). Ze hebben verschillende maten en gewichten per voet, geschikt voor verschillende technische behoeften.
Specificaties van W10X88 H-sectie stalen balk
Diepte (d): ongeveer 10,99 inch (279 mm)
Breedte (flensbreedte, BF): ongeveer 10,1 inch (256,5 mm)
Webdikte (TW): ongeveer 0. 68 inch (17,3 mm)
Flensdikte (TF): ongeveer 1,035 inch (26,3 mm)
Gewicht per voet: 88 pond/voet (ongeveer 130,7 kg/m)
W10X100 H Steel Profiel Specificaties van afmetingen
Hoogte: ongeveer 11,13 inch (283 mm)
Breedte: ongeveer 10,1 inch (256,5 mm)
Webdikte: ongeveer 0. 72 inch (18,3 mm)
Flensdikte: ongeveer 1,13 inch (28,7 mm)
Gewicht per voet: 100 lbs/ft (ongeveer 148,8 kg/m)
Specificaties van W10X112 Structurele stalen balk
Hoogte: ongeveer 11,27 inch (286 mm)
Breedte: ongeveer 10,23 inch (260 mm)
Webdikte: ongeveer 0. 775 inch (19,7 mm)
Flensdikte: ongeveer 1,22 inch (31 mm)
Gewicht per voet: 112 lbs/ft (ongeveer 166,6 kg/m)
Materiële vergelijking
A36 H Profiel Steel: Basic Carbon Structural Steel met een opbrengststerkte van 36, 000 psi.
A572 GR50 H staalprofiel: hoogwaardig structuur met lage legering met een opbrengststerkte van 50, 000 psi.
A992 H BEAM-profiel: hoogwaardig structuur met lage legering voor moderne bruggen en gebouwen, met een opbrengststerkte typisch tussen 50, 000 en 65, 000 psi.
Toepassingsscenario's van H Beam -sectie
W10X88: Geschikt voor toepassingen met middelgrote tot zware belastingen, zoals zware industriële planten, hoofddragende componenten van gebouwen met meerdere verdiepingen, enz.
W10X100: Geschikt voor gelegenheden met hogere vereisten voor het dragen van belasting en stijfheid, zoals grote industriële voorzieningen, kernsteunen van hoogbouwgebouwen, enz.
W10X112: met name geschikt voor extreme belastingomstandigheden of langdurige structuren, zoals grote magazijnen, gymnasiums, tentoonstellingscentra en andere projecten die grote sterkte en stabiliteit vereisen.
