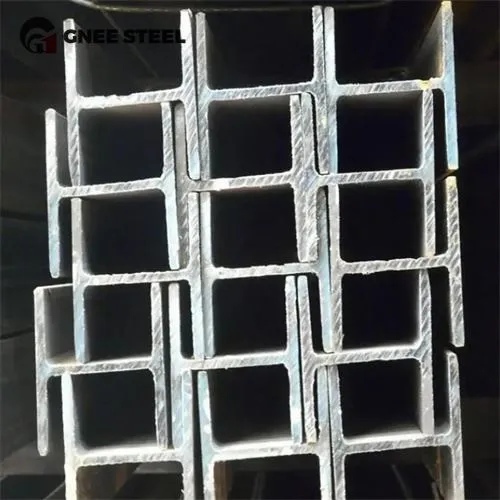

Brede flenstraal W18X71 W18X76 staalstructuur
W18x71 stalen H -balk
Diepte (d): 18,5 in (ongeveer 470 mm)
Flensbreedte (BF): 7.64 in (ongeveer 194 mm)
Flensdikte (tf): 0. 810 in (ongeveer 20,6 mm)
Webdikte (TW): 0. 495 in (ongeveer 12,6 mm)
Dwarsdoorsnede (a): 20,9 m² in (ongeveer 134,8 m²)
Gewicht: 71 lbs/ft (ongeveer 105,7 kg/m)
W18X76 H Beam
Diepte (d): 18,2 in (ongeveer 462 mm)
Flensbreedte (bf): 11. 0 in (ongeveer 279 mm)
Flensdikte (tf): 0. 680 in (ongeveer 17,3 mm)
Webdikte (TW): 0. 425 in (ongeveer 10,8 mm)
Dwarsdoorsnede (a): 22.3 in2 (ongeveer 143,9 cm2)
Gewicht: 76 lbs/ft2 (ongeveer 113,1 kg/m2)
De flensbreedte van de W18x76 is aanzienlijk breder dan de W18X71 (11. 0 in. Versus 7.64 in.), Wat betekent dat het een grotere laterale stabiliteit heeft.
De W18X71 heeft dikkere flenzen en webs, terwijl de W18X76 een plattere sectie heeft en iets zwaarder is.
Staal H -kolom Mechanische eigenschappen
De mechanische eigenschappen van W18X71 en W18X76 H-vormig staal zijn afhankelijk van het gebruikte materiaal van het gebruikte staal. Typische parameters voor ASTM A992 (gemeenschappelijk hoogwaardig staal met laag leger) als voorbeeld.
Opbrengststerkte (FY): 50 ksi (ongeveer 345 MPa)
Trekkingssterkte (FU): 65 ksi (ongeveer 448 MPa)
Modulus van elasticiteit (e): 29, 000 ksi (ongeveer 200 gpa)
Sectionele eigenschappen (Moment of Inertia en Modulus)
W18X71 H SECTIE STALEN:
Moment of Inertia IX (ongeveer sterke as): 1330 in⁴ (ongeveer 553, 000 cm⁴)
Moment of Inertia Iy (ongeveer zwakke as): 88.9 in⁴ (ongeveer 37, 000 cm⁴)
Sectiemodulus SX: 144 in³ (ongeveer 2360 cm³)
Plastic modulus ZX: 163 in³ (ongeveer 2670 cm³)
W18X76 H BEAM -structuur:
Moment of Inertia IX: 1330 in⁴ (ongeveer 553, 000 cm⁴)
Moment of Inertia IY: 209 In⁴ (ongeveer 87, 000 cm⁴)
Sectiemodulus SX: 146 in³ (ongeveer 2390 cm³)
Plastic modulus ZX: 166 in³ (ongeveer 2720 cm³)
Analyse: Het IY (zwakke as van traagheid) van W18x76 is veel hoger dan dat van W18X71, wat aangeeft dat het een sterkere weerstand heeft tegen laterale buiging en geschikt is voor scenario's die grotere laterale ondersteuning vereisen.
Kenmerken en voordelen van H Beam -materiaal
Hoge sterkte-gewichtsverhouding: het dwarsdoorsnedeontwerp van H-bundel is geoptimaliseerd, dat een hogere sterkte en belastingdragende capaciteit heeft dan gewone I-bundel.
Handige constructie: de brede en vlakke flens is handig voor het lassen en het bout, wat de bouwefficiëntie verbetert.
Economisch: onder het uitgangspunt van het voldoen aan de ontwerpvereisten, is de gewichtsverdeling redelijk en worden de materiële kosten bespaard.
Duurzaamheid: met behulp van ASTM -standaardstaal heeft het uitstekende corrosieweerstand en vermoeidheidsprestaties (die verder kunnen worden verbeterd door galvaniseren of coating).
